リサイクルショップで、何やら四角い箱のような正体不明の物体を
見つけました。
| 実画像サイズ | 433 x 640 ( 70 kB ) |
|---|---|
| Exif 情報 | |
| モデル名 | DSLR-A700 |
| ISO 感度 / 露出補正値 | 1600 / 0.0 |
| 露出時間/絞り | 1/60 秒 / F 3.5 |
| 露出補正値 | 0.0 |
| 焦点距離 (35mm 換算) | 50.0 mm (75 mm) |
| 全 Exif 情報表示… | |

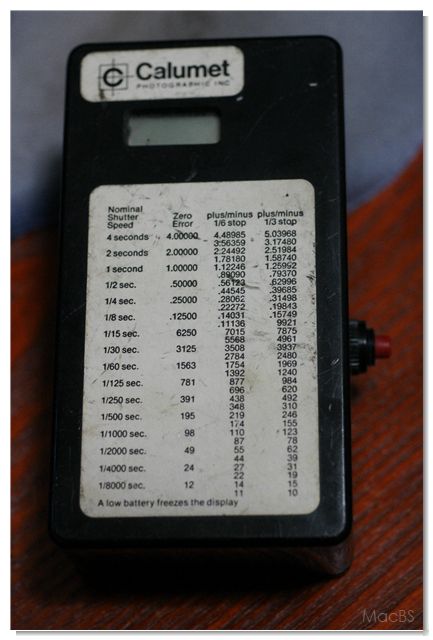

表が貼られていて、シャッタースピードと誤差範囲のようなものが
書かれています。
裏面に、操作のようなものも、ちらっと書かれていますが、
イマイチ詳しくはわかりません。
横には、ほんとにちっちゃなCdSのようなものが見えます。
これらを総合すると、「これはどうやらシャッタースピード測定器
なのではないかな？」と推察して、購入してきました。
電池ボックスはなく、ネジを開けると、006Pをセットするように
なっていて、回路もそれなりの感じで実装されてます。
電池をゲットしてきて試すと、バッチリ、シャッタースピードが
計測できました！
というわけで、色んなカメラで試しては遊んでます。(笑)

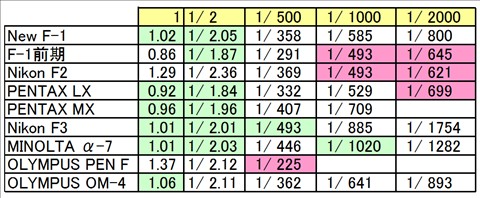

とりあえず、各社のカメラを調べてみると、こんな感じです。
高速シャッターの計測精度は多少怪しい面もありますが、
OHに出したカメラは、やっぱり精度が高かったりして、それなりに
信憑性のある値を出してくれてるようです。
とりわけ、Nikon F3の精度が目立ちます。
【送料無料！】《中古並品》Nikon F3 HP (170万以前)
OH済みでゲットしたものなので、やっぱりオーバーホールは
大事なのだなぁと感じました。
ちなみに、シャッター幕のうしろのフィルムレールに、この機械を
圧着させておき、前からライトを照らして計測する必要があるので、
デジタルカメラでは使えませんので、あしからず。(^^;
自作できるという強者の方は、下のサイトなどに回路図が結構
流通してるので、参考にして作成されてみると良いかもしれません。
http://www.geocities.jp/leitz_house/electronics/shutter_tester.html
(当サイトでは、Amazonアソシエイトをはじめとした第三者配信のアフィリエイトプログラムにより商品をご紹介致しております。)
8 Responses
7月 22nd, 2008 at 11:52 PM
バルナックも使えないですね（笑）
これって縦走りもだめなんですよね？
7月 23rd, 2008 at 12:20 AM
お早うございます。
非常に面白そうな機材ですね～。やっぱりメーカーがきちんとやる整備
と言うのはたいしたもんですねって、当たり前ですよね。
拙宅にあった初代LXは、サービスセンターでシャッター速度を実測して
貰った事があります。その時は1/2000秒が少し遅めに調整してあると
言う事でした。詳細はすっかり忘れましたが、他は十分に合っていたと
記憶しています。
それにしてもメカ物を精度よくコントロールするのは大変ですね。
7月 23rd, 2008 at 5:31 AM
SKY ONEさん、コメントありがとうございます。
バルナックでも、タナックは測れましたよ。(笑)
縦走りは問題なく計測できます。
レンズシャッターでも問題ありません。
ただ、AE専用機は厳しいですし、
実はNikon F3のようにフィルム蓋の開放状態を
検知しちゃう機種も面倒です。
7月 23rd, 2008 at 5:37 AM
shigechanさん、コメントありがとうございます。
この機材、以前は駒村商会さんが取り扱ってた
らしいです。
ちなみに、表中ではCanon F-1前期のみ、自前で
勘調整したものです。
どうやら幕速が全般に遅いようですから、
調整してあげようと思っています。
1/2000秒が少し遅めにされてるのは、機械式の場合、
温度差で差異が生じるので、幕が開かないよりは
開いてオーバー気味になるほうが良いから、だったかと。
機械式で精度を出すのは大変ですよね。
メカニカルで完璧な精度が出せるのは1/1000秒が
限度なのかもしれません。
まぁ、この測定器の精度もそんなものでしょうけれど。
7月 23rd, 2008 at 11:56 AM
今日は。
高速側のメカシャッター調整の件は了解です。特にLXのメカシャッター
は-30℃まで動作保証していましたからね。潤滑油の選択や各パーツの
膨張率などを鑑み、調整していたんだろうと思います。
その機材はなかなかのヒットではないでしょうか？
7月 23rd, 2008 at 8:41 PM
shigechanさん、コメントありがとうございます。
正直、シャッタースピードテスターは自作しようかと
思っていたくらいだったので、大満足です。
おまけにお値段も言えないくらい安かったですし。
横走りで1/2000秒っていうのは、限界に違いものが
あるのでしょうね。
ちなみに、タナックなどは、さんざんな結果に
なってました。
バルナックなどは本機で使うなら、OHは必須でしょうね。
12月 30th, 2008 at 8:11 AM
私は、このシャッターテスターを持っており、10年位前に35ミリカメラから大判レンズのシャッターまで測定したことがあります。このテスターの精度を確かめたくて、ニコンに知り合いがいたので、この人を通じてニコンのサービスセンターに持ち込み、サービスセンターで使用しているJIS規格のテスターと精度の比較をしました。非常に精度が高く、ほぼ同等の値がでました。ニコンのサービスセンターの技術の方（課長さんが実際に両方のテスターを操作）も非常に驚き、出張サービスの時は使いたい位だ、とのコメントを頂ました。
なお、実際の測定に関しては、ただ適当に測定するのではなく、JISの規格があるので、それを参考にされたらと、思います。1/60以下のスローシャッターと1/125以上のハイスピードでは許容誤差範囲が違います。スローの方は1/3絞り分、ハイの方は1/2絞り分以内の誤差は許容範囲となっております。また、JIS規格では5回連続でシャッターを切った内の最大値と最小値を除外して、3回の平均値が測定値となります。私の場合は10回切った内の最大値と最小値を除外して、8回の平均としました。また、大判レンズの測定もしたので、メーターのケースに付いている換算表は-1絞り、1/2絞り、+1絞りでは不足なので、計算し直して、-1、1/3、1/2、2/3、+1絞りの表を作成した。これにより、シャッター速度による露出のバラつきが1/3絞り分の確認が出来る。
更に、連続でシャッターを切った場合の最大値と最小値のバラつき、隣合わせの速度とのバラつき、例えば1/60秒と1/125秒の間が正しく1絞り分の露光量になっているのかも、大切な要素となります。JIS規格では、このような事も制定されています。因にフォーカルプレーンシャッターの測定では、JIS規格では、センサーの数は左右と中央の3個で測定することが規定されております。
12月 30th, 2008 at 10:29 AM
tonndennさん、コメントありがとうございます。
テスター自体の精度があやしかったら、と思っておりましたが、
かなり信頼できるようで安心しました。
JIS規格、かなり細かく指定されているのですね。
最大値と最小値を除外するのは、大学の頃の実験で良くやりました。
。
同様の製品が出れば、今でも人気になると思うのですけどね。
